黄糊精复合材料的制备工艺

[时间:2019-06-04 13:43:55] [点击:1027] [分类:企业新闻]

  为了避免黄糊精/秸秆纤维复合材料与模具发生粘连,选用铝箔作为模具和复合材料的脱模材料,在性能测试前将复合材料表面的锡纸剥掉。在秸秆纤维复合材料制备中,复合材料所受到的压力是热压机显示压力的1.4倍。

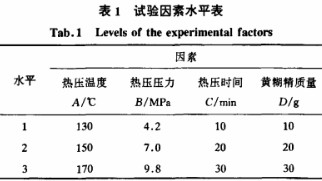

  黄糊精/秸秆纤维复合材料制备方案采用正交试验设备,试验因素水平见表1,因素C是第二阶段末次保压时间(图3)。

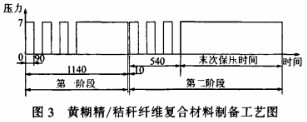

  为去除胶黏剂和秸秆纤维中的大量水分,需增加热压过程中的放气次数。黄糊精/秸秆纤维复合材料制备工艺见下图3。

  首先将模具放入JFY50型热压机中预热到试验需要的温度,在模具模板的上面铺上一层铅箔,讲秸秆纤维和黄糊精的混合料放入模具凹模内,尽量保证物料上表面平整,将装有物料的模具放入热压机中,调整预定的热压压力,并按照黄糊精/秸秆纤维复合材料制备工艺图制备。将制得的秸秆复合材料在温度为20摄氏度、相对湿度为60%的空气放置10d,之后加工成弯曲性能测试试样。
